DELTAsert®

Specification

Overview
- DELTAsert^® 采用铝合金制造，适用于热塑性与热固性材料(尺寸 M6)
- DELTAsert^®P 采用塑料制造，适用于软塑料 (对于 DELTA PT^® 45 & 50)其他尺寸需要根据要求
- 直接装配方便可靠;不需要复杂的设置过程
- 重量轻，因为使用铝代替黄铜
- 由于大的螺纹覆盖，拔出力大
- DELTA PT^®螺纹带来非常高的松脱扭矩

Downloads

简体中文

推荐设计值 DELTAsert 2 MB
推荐设计值 DELTAsert P 453 KB

英语

推荐设计值 DELTAsert 2 MB
推荐设计值 DELTAsert P 453 KB

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD & more on ejot.com

With the one-time registration we provide in this area CAD data in various formats as well as PDFs of the technical drawings of our products DELTA PT^®, SHEETtracs^® and ALtracs^® Plus.

Additionally, CAD & more offers you the possibility to design your individual joints with the aid of prognosis programs or to check their feasibility by APPLICATION CHECKs. Furthermore, you can download the latest product brochures, technical publications and the EJOT company standards.

CAD & more

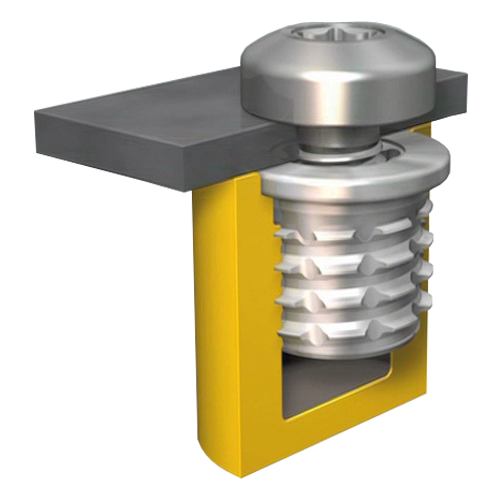

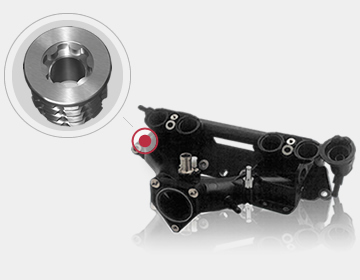

铝制的可选嵌件解决方案

目前出于降低成本和减重的目的，对于不同于常规紧固方式的可选方案需求日益增加。例如嵌件依然应用于很多场合，包括带螺纹的或自攻底孔式的嵌件需要预先注塑埋入塑料件中。相对这种费劲的方法，也可选择新型铝制毅结特DELTAsert®自攻嵌件，可以可靠的自攻安装到高负荷的热塑性塑料组件中。在过去，这只能由注塑嵌件完成

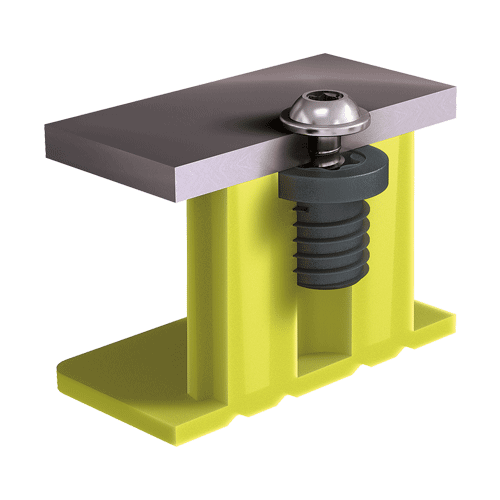

可选的塑料制嵌件解决方案

为了得到一个稳定的连接点，热塑性塑料制成的组件强度往往是不够的。即使采用更大的连接螺杆直径、增加壁厚或增加安装深度等优化措施，也只能部分解决这一问题。针对这些困难的条件，毅结特开发了创新的塑料嵌入解决方案DELTAsert®，与毅结特DELTA PT®螺钉相结合，促进了紧固过程的可靠。

方便安装

毅结特DELTAsert®只需要使用带有扭矩限制的普通螺丝枪即可安装到准备好的塑料组件上，并不需要额外的控制。扭矩可以被储存在安装设备中。整个过程时间约为2秒。接下来使用毅结特 ALtracs® Plus 60螺钉将被夹件安装到DELTAsert®上。或者如果使用了带有公制M6螺纹的版本，亦可以使用标准螺丝进行安装。在两者情况下，均能得到简单且可靠的连接过程和效果。
